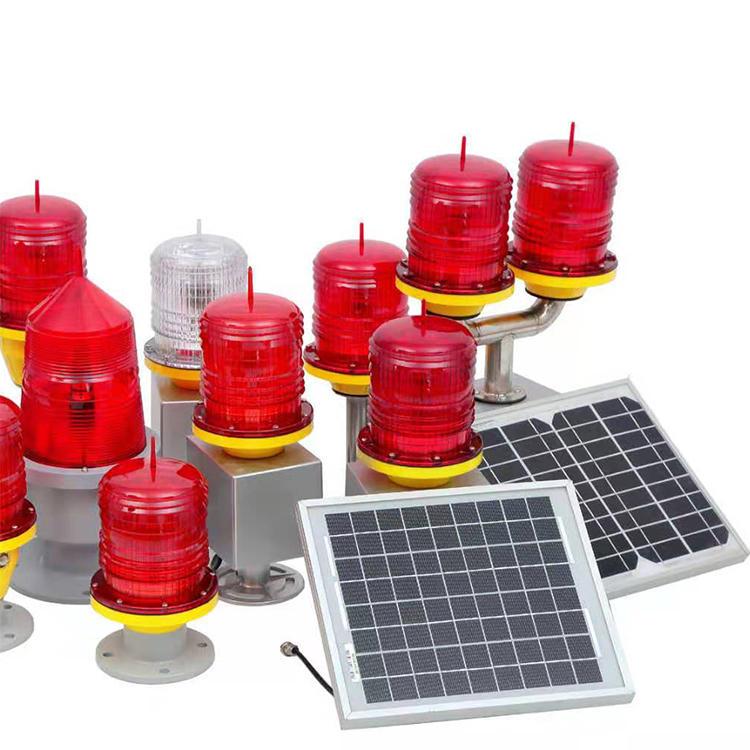

带你认识机场灯光系统【LED航空障碍灯】

浏览次数:3584 发表日期:2021-09-18

       不少朋友有夜晚坐飞机的经历,自然对飞机舷窗外的灯光非常熟悉,不过这些灯光大多是来自城市的照明灯光,如果你比较细心,在飞机降落之前盘旋的时候观察地面的灯光,你或许会发现来自机场跑道的灯光。你是否想过,正是这些极易辨识、排列有序的灯光才帮助飞机安全降落在地面,将你安全送往目的地呢?

  安全降落就靠它 带你认识机场灯光系统

  有人会说,现在自动导航技术这么发达,飞机的电子设备又这么可靠,夜晚降落那还不是很简单的事?这么说也有一些道理,但却忽略了一个事实,机场的状况总是千变万化的,可能一个突发状况就会导致飞机无法顺利降落,比如低云、雾天或者沙尘暴这种低能见度的情况,这时候机场的灯光系统就能帮助飞行员安全降落。


  第一套机场跑道灯光系统于1930年在克里夫兰市立机场(现称克里夫兰霍普金斯国际机场)开始使用。时至今日,机场的灯光系统日益完善,目前机场的灯光系统主要分为进近灯光系统、着陆灯光系统和滑行灯光系统,这些灯光系统共同构成了夜晚机场五彩斑斓的灯光世界。下面我们就一起去探究这些神奇的灯光系统吧。

  进近灯光系统

  进近灯光系统(Approach Lighting System,ALS),是辅助航行灯光的一种,使飞机于夜间或是能见度低的情况下降落时,提供跑道入口位置和方向的醒目的目视参考。进近灯光系统安装在跑道的进近端,是从跑道向外延伸的一系列横排灯、闪光灯(或者两者组合)。进近灯光通常在有仪器进近程序的跑道上使用,使得飞行员能够目视分辨跑道环境,帮助飞行员在飞机进近到达预定点的时候对齐跑道。

  进近中线灯

  先上一张图。这张图里就是进近灯光系统的组灯。我们首先看进近中线灯。在跑道外,于中心线的延长线900米处开始设置5个一排的可变白色强光灯,每隔30米设一排,一直延伸到跑道入口处。如果是简易跑道,则灯具纵向间隔为60米,至少要延伸到跑道中心线延长线420米处。你可能要说了,图片上明明是橙色的灯光啊,好吧,原来我也以为是橙色,但其实是可变白色,至于为什么图片上看上去是橙色,这个得问摄影师了……

  进近中线灯5个灯中央的一个灯正好位于中线的延长线上,从中心线的延长线900米处至300米处,它们组成一排有顺序闪灯线,每秒钟闪动2次。从飞机上向下看,这组灯光由远处频闪过来,直指跑道端。由于它看起来像一团白色毛球飞快地向跑道入口奔跑,因此被昵称为“兔子”(rabbit)。

  进近横排灯

  在距跑道入口150米的整数倍距离处,设置的可变白色横排灯叫进近横排灯。进近横排灯与跑道中线垂直,每边内侧距跑道中线延长线4.5米。图上与进近中线灯水平、比进近中线灯长的那两排白灯(你非要认为是橙色的灯我也没办法)就是两组进近横排灯,这个灯一是可以提示据跑道的距离,二是可以让飞行员校正飞机两翼是否水平。

文章来源于网络
